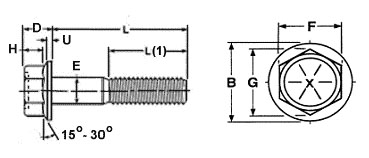

Hex Flange Bolt IFI 111 |
Nominal Size or Diameter |
|
|
|
|
|
|
|
|
| |||||
Body Diameter(E) |
Width
Across Flats(F) |
Width Across Corners(G) |
Flange Dia.(B) |
Flange Thickness(U) |
Height(D) |
Hex
Height(H) |
Flange Top radius |
Gaging Ring Thickness | ||||||
Max |
Min |
Basic |
Max |
Min |
Max |
Min |
Max |
Min |
Max |
Min |
Max |
Max |
Min | |
1/4 |
.2500 |
.2450 |
3/8 |
.3750 |
.367 |
.433 |
.409 |
.56 |
.04 |
.28 |
.17 |
.015 |
.0514 |
.0511 |
5/16 |
.3125 |
.3065 |
1/2 |
.5000 |
.489 |
.577 |
.548 |
.68 |
.05 |
.32 |
.21 |
.019 |
.0643 |
.0640 |
3/8 |
.3750 |
.3690 |
9/16 |
.5625 |
.551 |
.650 |
.618 |
.81 |
.06 |
.39 |
.25 |
.022 |
.0771 |
.0768 |
7/16 |
.4375 |
.4305 |
5/8 |
.6250 |
.612 |
.722 |
.685 |
.93 |
.07 |
.46 |
.30 |
.026 |
.0900 |
.0897 |
1/2 |
.5000 |
.4930 |
3/4 |
.7500 |
.736 |
.866 |
.825 |
1.07 |
.08 |
.51 |
.34 |
.030 |
.1029 |
.1026 |
9/16 |
.5625 |
.5545 |
13/16 |
.8125 |
.798 |
.938 |
.895 |
1.19 |
.09 |
.57 |
.38 |
.034 |
.1157 |
.1154 |
5/8 |
.6250 |
.6170 |
15/16 |
.9375 |
.922 |
1.083 |
1.034 |
1.33 |
.10 |
.62 |
.42 |
.038 |
.1286 |
.1283 |
3/4 |
.7500 |
.7410 |
1-1/8 |
1.1250 |
1.100 |
1.299 |
1.234 |
1.59 |
.11 |
.73 |
.51 |
.045 |
.1543 |
.1540 |
